Bobines cuivre, bronze et laiton
Une expertise technique reconnue.

Le savoir-faire de TG GRISET associé à un personnel hautement qualifié et motivé détermine avec le client la solution la plus économique assurant à la fois l’obtention aisée et la fonction optimale de la pièce.

TG GRISET développe sur mesure des laminés en cuivre et alliages de cuivre qui répondent aux nouvelles exigences des marchés de haute technologie, contribuant à la performance sans cesse croissante des innovations des industries de l’électronique, de l'automobile, de l'avionique, de l’électrotechnique,...

Gammes de produits

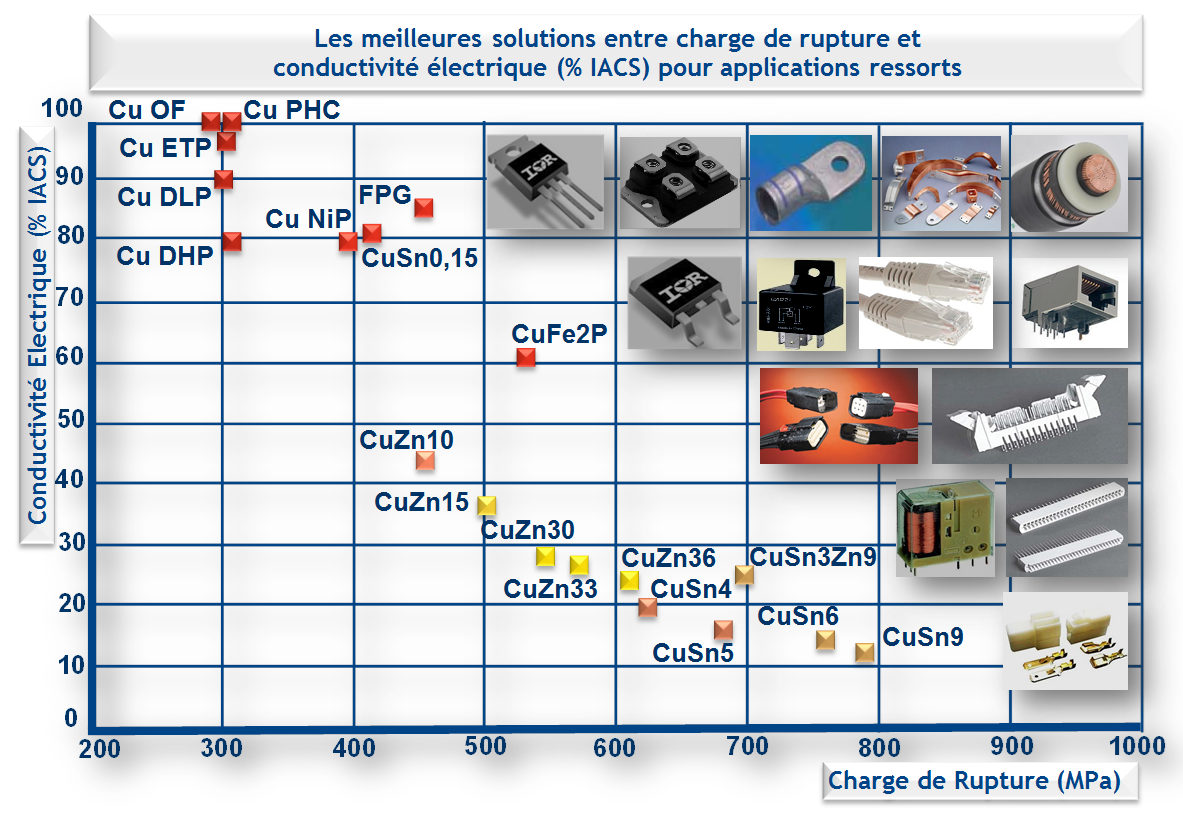

Les propriétés sont essentielles, le métal qu'un moyen !

TG Griset ne produit pas seulement des matériaux cuivreux, TG Griset produit des propriétés physiques, mécaniques, dimensionnelles, géométriques, qui permettront la réalisation de pièces complexes tout en assurant leur durable fonctionnalité.

Nom TG Griset Référence ASTM N°UNS Référence Européenne Conductivité Electrique %IACS Masse volumique kg/dm³ Fiche Technique
Désignation N°
Cu DHPC12200Cu-DHPCW024A≥ 80%8.90
Cu DLPC12000Cu-DLPCW023A≥ 90%8.90
Cu PHCC10300Cu-PHCCW020A≥ 100%8.90
Cu OFC10200Cu-OFCW008A≥ 100%8.90
Cu OFEC10100≥ 101%8.90
CUNI≥ 80%8.90
FPGC19210≥ 85%8.90
CuSn 0,15C14415CuSn0,15CW117C≥ 85%8.90
CuFe2PC19400CuFe2PCW107C≥ 60%8.78
Cu ETPC11000Cu-ETPCW004A≥ 100%8.90

Nom TG Griset Référence ASTM N°UNS Référence Européenne Conductivité Electrique %IACS Masse volumique kg/dm³ Fiche Technique
Désignation N°
CuZn10C22000CuZn10CW501L≥ 44%8.80
CuZn37C27400CuZn37CW508L≥ 26%8.45
CuZn36C27200CuZn36CW507L≥ 26%8.45
CuZn33C26800CuZn33CW506L≥ 27%8.50
CuZn30C26000CuZn30CW505L≥ 28%8.55
CuZn15C23000CuZn15CW502L≥ 37%8.75

Nom TG Griset Référence ASTM N°UNS Référence Européenne Conductivité Electrique %IACS Masse volumique kg/dm³ Fiche Technique
Désignation N°
G4C51100CuSn4CW450K≥ 20%8.85
G5C51000CuSn5CW451K≥ 17%8.85
G6C51900CuSn6CW452K≥ 16%8.80
G9C52100CuSn9CW453K≥ 13%8.80
CHRC42500CuSn3Zn9CW454K≥ 24%8.80
Processus et alliages qui défient la métallurgie !

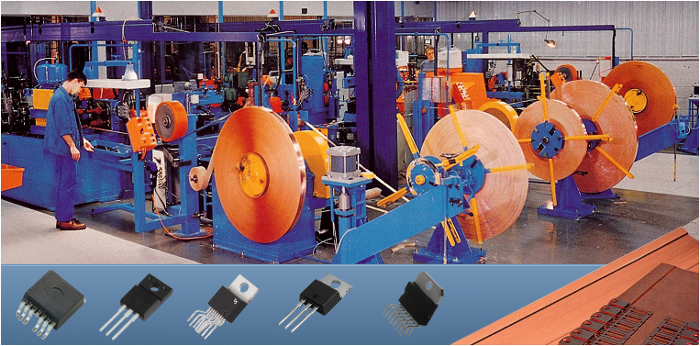

TG GRISET, avec ses propres équipements brevetés, est aujourd'hui leader en Europe et n°2 dans le monde pour la fabrication de produits double épaisseur destinés au marché des composants électroniques de puissance.

Haute conductibilité, dureté et tenue en température élevées sont des propriétés indispensables des alliages cuivreux de cette gamme de produits.

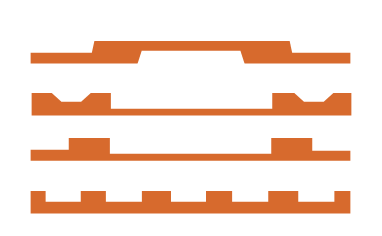

Produits double épaisseur

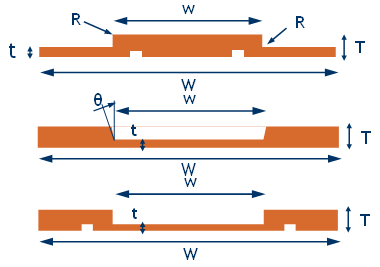

Produits laminés double épaisseur Section Possible Tolerances Générales Tolerances Spéciales
Procédé de martelage
Dimensions produits double épaisseur laminés T4 mm± 0.015± 0.008
t0.3 mm± 0.013± 0.008
W180 mm± 0.015± 0.008
w10 mm± 0.015± 0.008
R< 0.20< 0.10
θ< 10°< 5°
Largeur rainure≥ 0.4 mm± 0.05± 0.05
Profondeur rainure≥ 0.5 mm± 0.05± 0.05
Ø intérieur400 mm
Ø extérieur1500 mm
Poids bobine max1000 kg
Procédé de fraisage
Dimensions produits double épaisseur fraisés T2 mm± 0.010± 0.008
t0.2 mm± 0.010± 0.006
W180 mm± 0.020± 0.05
w38 mm± 0.05± 0.010
R< 0.20< 0.05
θ< 10°< 3°
Largeur rainure≥ 0.4 mm± 0.05± 0.02
Profondeur rainure≥ 0.5 mm± 0.05± 0.02
Ø intérieur400 mm
Ø extérieur1500 mm
Poids bobine max1500 kg
Nous nous adaptons à tous vos besoins.

Nous offrons selon vos besoins des laminés revêtus par électrodéposition. Procédé économique, il permet de multiples combinaisons sur laminés plats ou double épaisseur :

- Etamage mat, brillant, ou surfondu, total ou partiel avec ou sans sous couche. La sous couche de cuivre ou de nickel même en faible épaisseur est la seule réelle protection contre les effets Wiskers.

- Nickelage, argentage, dorage, total ou partiel.

- Nickelage phosphore (particulièrement limité en Soufre) pour les applications électroniques.

Produits revétus
Epaisseur d'étain en μm Les types de revêtement améliorent (+) ou diminuent (-)
Mat Brillant Brillant surfondu
e < 1NA(+) Aspect(+) Aspect
0.8 < e < 1.2NA(+) Aspect(-) Résistance frottement
0.5 < e < 2.5(+) Aspect(+) Brasabilité(+) Brasabilité
(-) Résistance de contact
2 < e < 4(-) Résistance de contact(+) Brasabilité
(+) Résistance corrosion		(+) Brasabilité
(-) Résistance de contact
3 < e < 6(-) Résistance de contact(+) Brasabilité
(+) Résistance corrosion		NA
5 < e(-) Résistance de contact
(+) Résistance corrosion		(+) Brasabilité
(+) Résistance corrosion		NA
L’électronique de puissance.

En 2011 et 2012, TG GRISET a obtenu le trophée du meilleur fournisseur accordé par le plus grand découpeur mondial de lead-frames de transistors de puissance, marché des plus exigeants :

- Le matériau substrat des puces électroniques de puissance doit impérativement évacuer les calories, obligeant l’utilisation de matériaux très conducteurs.

- La tenue mécanique des connections impose des matériaux de dureté élevée.

- Les opérations de montage de la puce (die attach et bonding) sur le substrat exigent une surface exceptionnelle et des revêtements de NiP ou Ag (total ou sélectif).

- L'opération de packaging des composants nécessite une conservation, à haute température, de la dureté des matériaux ainsi qu’une grande précision dimensionnelle.

- Les très grandes séries de pièce requièrent de grandes longueurs de rouleaux (jusqu’à 1400 mm de diamètre extérieur).

L’électronique de puissance
L’électrotechnique
L’électrotechnique.

L’électrotechnique est l’art de faire passer un courant électrique entre 2 surfaces en contact : interrupteurs, relais, prises de courant, switch, cosses, etc sont les exemples les plus marquants de la vie courante.

Chaque cas est unique selon la surface, la pression de contact et bien sûr les courants passants.

Le très grand choix d’alliages qu’offre la gamme TG GRISET, des plus traditionnels (les laitons) aux alliages de métallurgie plus sophistiquée, (alliages à durcissement structural) est une source d’une infinie variété de propriétés physiques, mécaniques, dimensionnelles,… assurant la solution la mieux adaptée au besoin du client.

La connectique.

Automobile, informatique, électroménager, électronique,… sont les grands consommateurs de connecteurs. Comme l’électrotechnique, les applications de ce marché requièrent en plus des propriétés précédentes, des propriétés métallurgiques particulières :

- Pour éviter l’usure prématurée des outils de découpe de grande cadence, TG GRISET contrôle l’abrasivité des produits livrés.

- En raison de pliages généralement très sévères, TG GRISET réalise des grains très fins.

- Pour réduire les réglages d'outils, résultat de la complexité et de la précision géométrique des pièces à réaliser, les procédés de TG GRISET évitent le stress des bandes utilisées par ses clients.

- Parce que les pièces sont généralement fabriquées en très grande série, TG GRISET propose des bandes de très grande longueur.

- Pour rationaliser au mieux les fabrications de nos clients, TG GRISET suggère des bandes profilées et/ou revêtues totalement ou sélectivement.

La connectique
