Bobinas de cobre, bronce y latón
Una experiencia técnica reconocida.

El saber hacer de TG GRISET, asociado con un personal altamente cualificado y motivado determina con el cliente la solución más económica que asegura a la vez la obtención fácil y la función óptima de la pieza.

TG GRISET desarrolla a medida laminados de cobre y aleaciones de cobre que reponden a nuevas exigencias del mercado de alta tecnología, contribuyendo a la realización cada vez mas grande de las innovaciones de las industrias electrónica, del automóvil, de la aviación, de la électrotecnica,...

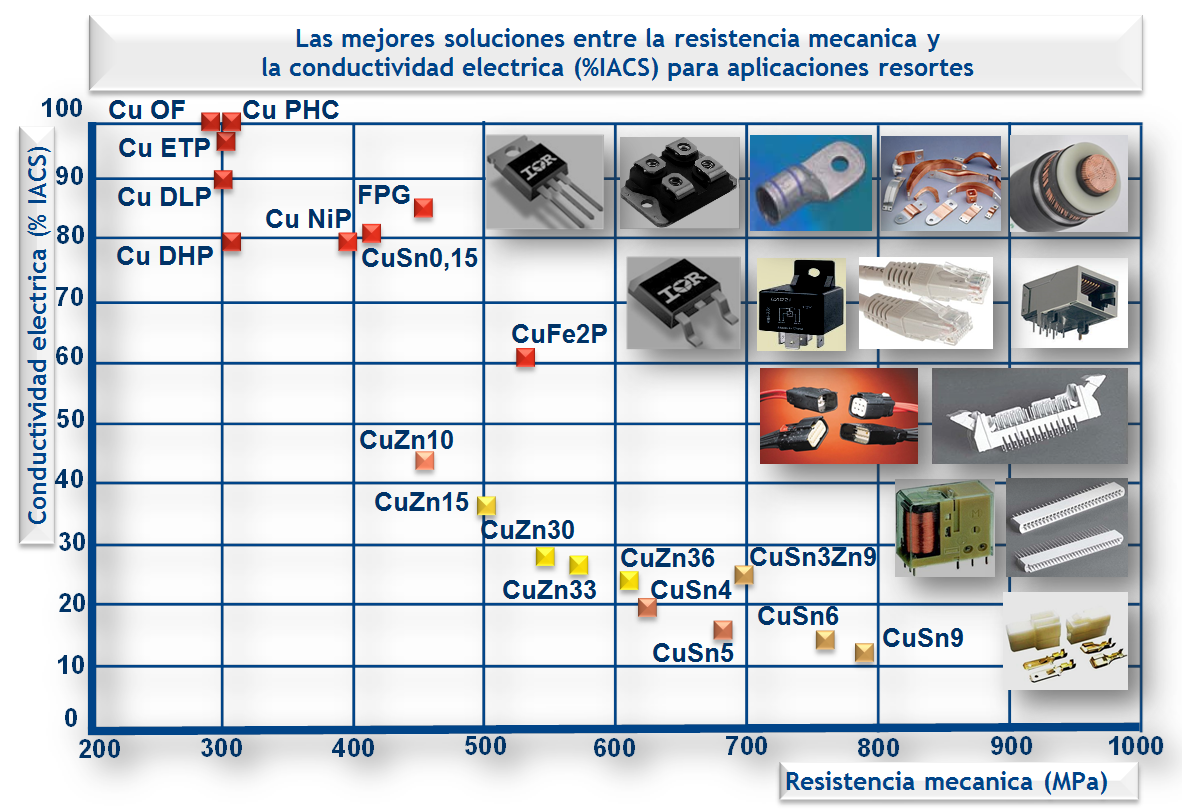

Líneas de productos
¡Las propiedades son esenciales, el metal solo un medio!

TG GRISET, no produce solamente materiales de cobre, TG GRISET produce las propiedades físicas, mecánicas, dimensional, geométricas, que permiten la realización de todas las piezas complejas, asegurando una funcionabilidad durable.

Nombre TG Griset Referencia ASTM nºUNS Referencia Europea Conductividad electrica %IACS Densidad kg/dm³ Ficha Técnica
Designación N°
Cu DHPC12200Cu-DHPCW024A≥ 80%8.90
Cu DLPC12000Cu-DLPCW023A≥ 90%8.90
Cu PHCC10300Cu-PHCCW020A≥ 100%8.90
Cu OFC10200Cu-OFCW008A≥ 100%8.90
Cu OFEC10100≥ 101%8.90
CUNI≥ 80%8.90
FPGC19210≥ 85%8.90
CuSn 0,15C14415CuSn0,15CW117C≥ 85%8.90
CuFe2PC19400CuFe2PCW107C≥ 60%8.78
Cu ETPC11000Cu-ETPCW004A≥ 100%8.90

Nombre TG Griset Referencia ASTM nºUNS Referencia Europea Conductividad electrica %IACS Densidad kg/dm³ Ficha Técnica
Designación N°
CuZn10C22000CuZn10CW501L≥ 44%8.80
CuZn37C27400CuZn37CW508L≥ 26%8.45
CuZn36C27200CuZn36CW507L≥ 26%8.45
CuZn33C26800CuZn33CW506L≥ 27%8.50
CuZn30C26000CuZn30CW505L≥ 28%8.55
CuZn15C23000CuZn15CW502L≥ 37%8.75

Nombre TG Griset Referencia ASTM nºUNS Referencia Europea Conductividad electrica %IACS Densidad kg/dm³ Ficha Técnica
Designación N°
G4C51100CuSn4CW450K≥ 20%8.85
G5C51000CuSn5CW451K≥ 17%8.85
G6C51900CuSn6CW452K≥ 16%8.80
G9C52100CuSn9CW453K≥ 13%8.80
CHRC42500CuSn3Zn9CW454K≥ 24%8.80
Procesos y aleaciones que desafian la metalúrgia !

TG GRISET, con sus propios equipamientos patentados, es al dia de hoy lider en Europa y nº2 en el mundo, para la fabricación de productos de doble espesor, destinados al mercado de los componentes electrónicos de potencia.

La alta conductibilidad, dureza, y temperaturas elevadas son propiedades indispensables de las aleaciones de cobre, en esta gama de productos.

Productos de doble espesor
Productos laminados doble espesor Sección posible Tolerancias generales Tolerancias especiales
Proceso de martillado
Dimensiones de productos laminados de doble espesor T4 mm± 0.015± 0.008
t0.3 mm± 0.013± 0.008
W180 mm± 0.015± 0.008
w10 mm± 0.015± 0.008
R< 0.20< 0.10
θ< 10°< 5°
Ancho de ranura≥ 0.4 mm± 0.05± 0.05
Profundidad ranura≥ 0.5 mm± 0.05± 0.05
Ø interior400 mm
Ø exterior1500 mm
Peso máxima de bobina1000 kg
Proceso de fresado
Dimensiones productos fresados ​​de doble espesor T2 mm± 0.010± 0.008
t0.2 mm± 0.010± 0.006
W180 mm± 0.020± 0.05
w38 mm± 0.05± 0.010
R< 0.20< 0.05
θ< 10°< 3°
Ancho de ranura≥ 0.4 mm± 0.05± 0.02
Profundidad ranura≥ 0.5 mm± 0.05± 0.02
Ø interior400 mm
Ø exterior1500 mm
Peso máxima de bobina1500 kg
Nos adaptamos a todas vuestras necesidades.

Ofrecemos segun vuestras necesidades, materiales con tratamiento electrolitico . Proceso economico que permite diferentes composiciones para laminados planos o doble espesor :

- Estaño mate, brillante, reflow, total o parcial con o sin capa. La capa de cobre o niquel incluso en fina espesor es la unica real proteccion contra los efectos Wiskers.

- Niquel, plateado, dorado, total o parcial.

- Niquel fosforo (sobre todo limitado en azufre) para las aplicaciones electronicas.

Productos recubiertos
Espesor de estaño en μm Los diferentes revestimientos mejorar (+) o disminuen (-)
Mate Brillante Brillante "reflow"
e < 1NA(+) Aspecto(+) Aspecto
0.8 < e < 1.2NA(+) Aspecto(-) Resistencia frotamiento
0.5 < e < 2.5(+) Aspecto(+) Brasabilidad(+) Brasabilidad
(-) Resistencia de contacto
2 < e < 4(-) Resistencia de contacto(+) Brasabilidad
(+) Resistencia de corrosión		(+) Brasabilidad
(-) Resistencia de contacto
3 < e < 6(-) Resistencia de contacto(+) Brasabilidad
(+) Resistencia de corrosión		NA
5 < e(-) Resistencia de contacto
(+) Resistencia de corrosión		(+) Brasabilidad
(+) Resistencia de corrosión		NA
Electrónica de potencia.

En 2011 y 2012, TG Griset consiguio el trofeo del mejor proveedor concedido por el más grande estampador mundial de lead-frames de transistores de potencia, mercado de los más exigentes :

- El material substrato de piezas electrónicas de potencia debe obligatoriamente evacuar las calorías, obligando la utilización de materiales muy conductores.

- La postura mecánica de las conexiones impone materiales de dureza elevada.

- Las operaciones de montaje de la pieza (die attach y bonding) sobre el substrato exigen una superficie excepcional y revestimientos de NiP o Ag (totales o selectivos).

- La operación de embalaje de los componentes necesita una conservación, a alta temperatura, de la dureza de los materiales y una gran precisión dimensional.

- Las series muy grandes de pieza requieren grandes longitudes de rodillos (hasta 1400 mm de diámetro exterior).

Electrónica de potencia
Electrotécnica
Electrotécnica.

Electrotecnica es el arte de hacer pasar una corriente eléctrica entre 2 superficies en contacto: interruptores, paradas, enchufes, switch, vainas, etc son los ejemplos más notables de la vida corriente.

Cada caso es único según la superficie, la presión de contacto y por supuesto las corrientes concurridas.

La grande variedad de aleaciones que ofrece TG GRISET, de los más tradicionales (los latones) a las aleaciones de metalurgia más sofisticada, (aleaciones a endurecimiento estructural) es una fuente de variedad infinita de propiedades físicas, mecánicas y dimensionales, asegurando la solución la mas adaptada a las necesidades del cliente.

La conectica.

Automóvil , informática, electrodoméstico, electrónico, son los grandes consumidores de conectores. Como el electrotecnico, las aplicaciones de este mercado requieren además de las propiedades precedentes, propiedades metalúrgicas particulares :

- Para evitar el desgaste prematuro de las herramientas de recorte de gran cadencia, TG GRISET controla la abrasividad de los productos suministrados.

- Pour los doblados generalmente muy severos, TG GRISET realiza granos muy finos.

- Para reducir los arreglos de herramientas, resultado de la complejidad y de la precisión geométrica de las piezas a realizar, los procedimientos de TG GRISET evitan la tension de las bandas utilizadas por sus clientes.

- Porque las piezas son generalmente fabricadas en serie muy grande, TG GRISET propone bandas de longitud muy grande.

- Para racionalizar lo mejor posible las fabricaciones de nuestros clientes, TG GRISET sugiere bandas perfiladas y\o revestidas totalmente o selectivamente.

La conectica
